Gaine thermorétractable

---

1. Définition et principes physiques de la thermorétraction

1.1 Qu’est-ce qu’une gaine thermorétractable ?

Une gaine thermorétractable est un tube polymère livré dans un état expansé afin de pouvoir être enfilé sur une zone à protéger. Lorsqu’on applique une source de chaleur contrôlée (air chaud, four, tunnel de rétreint), la gaine se contracte et épouse la géométrie de la pièce. La contraction est conçue pour être stable dans le temps : l’objectif n’est pas “d’écraser” le support, mais de produire un serrage uniforme et durable.

Dans une logique industrielle, on utilise la gaine pour atteindre des fonctions combinées :

• Isolation électrique : renforcement local de l’isolation sur une jonction, une cosse, un départ de câble, une zone de transition.
• Protection mécanique : limitation de l’abrasion, protection contre les chocs légers à modérés, amélioration de la résistance à la manipulation.
• Protection environnementale : barrière contre poussières, projections, et étanchéité en version double paroi adhésive.
• Stabilisation : maintien d’une épissure, protection d’un sertissage, réduction des micro-mouvements en vibration.
• Repérage : organisation de faisceaux, identification par couleur, segmentation de circuits.

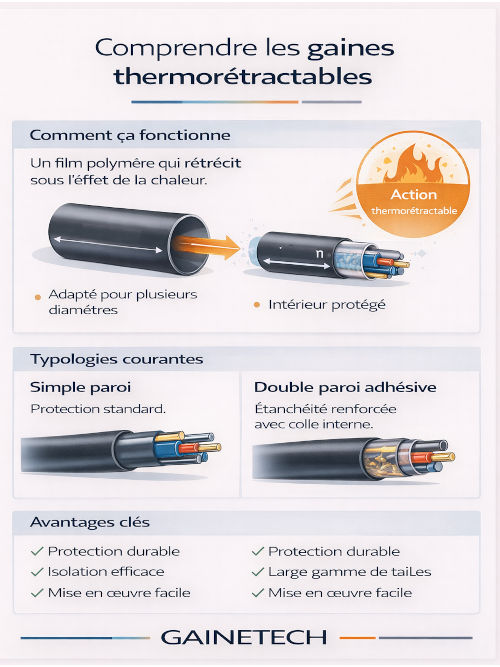

1.2 Comment la gaine “se souvient” de sa taille ? (mémoire de forme)

Le cœur du procédé repose sur un polymère réticulé. La réticulation crée des liaisons entre chaînes moléculaires (réseau 3D), ce qui améliore la stabilité thermique et mécanique. Le tube est ensuite expansé à chaud à un diamètre supérieur, puis refroidi dans cet état. Il conserve ainsi une “mémoire” de son diamètre initial (plus petit). Lors de l’installation, la chaleur active le retour vers cette dimension mémorisée.

Conséquence directe : pour obtenir un rétreint propre, la chaleur doit être apportée de façon progressive et uniforme. Une chauffe trop localisée peut produire :

• des zones sous-rétractées (gaine qui glisse, étanchéité insuffisante),
• des zones surchauffées (fragilisation, surface brûlée, perte de propriétés),
• des plis ou bulles (chemins d’infiltration, faiblesse mécanique).

1.3 Différence entre gaine, tube et manchon thermorétractable

Les trois termes renvoient à la même technologie. En pratique :

• Gaine : terme courant (souvent en bobine, longueurs à couper).
• Tube : terme descriptif, fréquent en documentation technique.
• Manchon : longueur prédécoupée, parfois dédiée à une application (réparation, repérage, jonction).

1.4 Ce que la gaine ne fait pas (limites à connaître)

• Elle ne remplace pas une isolation primaire dimensionnée pour la tension et les distances d’isolement.
• Elle ne corrige pas un mauvais sertissage, une cosse mal adaptée ou une épissure fragile.
• Elle n’est pas, à elle seule, une “certification” : ce sont les références, formulations et essais qui déterminent la conformité.

1.5 Impacts qualité : pourquoi c’est un sujet “process”

Sur une chaîne d’assemblage, la gaine thermorétractable est souvent un point de variabilité : diamètre choisi, longueur coupée, température, vitesse de chauffe, outil utilisé et niveau opérateur. Les industriels qui maîtrisent bien ce poste mettent en place :

• des références standardisées (gammes 2:1 et 3:1 bien cadrées),
• des longueurs nominales + tolérances,
• des réglages documentés (température/temps),
• des critères d’acceptation visuels (absence de plis, serrage, présence d’adhésif en double paroi).

---

2. Paramètres techniques fondamentaux

Les paramètres ci-dessous déterminent 90% des performances en service. Le meilleur matériau ne compensera pas un diamètre mal choisi, et une gaine parfaitement dimensionnée échouera si l’environnement impose une résistance chimique ou UV non couverte. L’objectif de cette section : te donner un cadre de décision exploitable en achats, BE et atelier.

2.1 Ratio de rétreint : ce que signifie réellement 2:1, 3:1, 4:1, 6:1

Le ratio correspond au rapport entre le diamètre expansé et le diamètre rétracté. Il répond à une question simple : “Quel écart de diamètre puis-je couvrir entre la zone la plus large et la zone finale à serrer ?”

Exemples conceptuels :

• Une gaine 2:1 doit pouvoir se contracter jusqu’à environ la moitié de son diamètre expansé.
• Une gaine 3:1 doit pouvoir se contracter jusqu’à environ un tiers.

Interprétation industrielle :

• 2:1 : Excellent pour des câbles réguliers, habillage, repérage, armoires, faisceaux internes. Souvent plus souple et plus “propre” en finition.
• 3:1 : Ratio polyvalent. Il “passe” mieux sur une cosse/épissure et serre ensuite le câble. C’est souvent le choix par défaut en maintenance industrielle.
• 4:1 : Utile en réparation et gros reliefs. Idéal quand on doit couvrir des transitions très marquées sans multiplier les références.
• 6:1 : Utile pour cas extrêmes ou stratégie stock. À utiliser avec méthode : vérifier la tenue du diamètre final et l’encombrement.

2.2 Température de rétreint vs température d’utilisation (service)

Deux notions différentes :

• Température de rétreint : nécessaire pour activer la contraction lors de la pose.
• Température d’utilisation : plage admissible en service continu (durabilité).

Dans les environnements chauds (moteur, process, armoires chargées), il faut prendre en compte :

• température moyenne,
• pics et cycles,
• confinement (capotage),
• exposition à fluides (huiles, solvants) qui peuvent modifier le vieillissement.

2.3 Épaisseur après rétreint : protection mécanique vs flexibilité

La paroi conditionne l’abrasion, le choc et l’écrasement, mais aussi la flexibilité d’un faisceau. Dans un faisceau mobile, une rigidification trop forte peut transférer des contraintes et créer des ruptures à terme. Il faut donc “calibrer” :

• paroi fine : finition + isolation standard,
• paroi moyenne : durabilité polyvalente,
• paroi épaisse : protection sévère et renfort local.

2.4 Rigidité diélectrique et tenue électrique : comment interpréter

La rigidité diélectrique (kV/mm) dépend du matériau et de l’épaisseur. C’est un indicateur utile, mais il ne suffit pas à lui seul à qualifier une application de puissance. Il faut considérer le système : distances d’isolement, état de surface, humidité, pollution, sur-tensions possibles. Pour les applications régulées, on suit les exigences du cahier des charges et les normes d’installation.

2.5 Statiques vs dynamiques : vibrations, flexions, torsions

En dynamique, les micro-mouvements peuvent :

• user une paroi fine par abrasion répétée,
• créer des points de fatigue au bord de la gaine,
• dégrader l’étanchéité en double paroi si le serrage est insuffisant.

Recommandations générales : dimensionnement conservateur, paroi moyenne/épaisse selon sévérité, longueur de recouvrement suffisante, et si humidité ou vibration forte : double paroi adhésive.

2.6 Tableau de décision rapide : “écart de diamètre” → ratio

Écart entre diamètre max à passer et diamètre final	Ratio recommandé	Remarque
Faible (géométrie régulière)	2:1	Souvent plus souple et finition propre
Moyen (épissure, cosse, connecteur)	3:1	Choix polyvalent en industrie
Important (réparation, surépaisseur forte)	4:1	Attention à l’encombrement final
Extrême / irrégulier	6:1	À valider sur diamètre final et rigidification

Comment choisir sa gaine thermorétractable selon son application

---

3. Matériaux et formulations industrielles

Le matériau conditionne la tenue thermique, la résistance chimique, la résistance UV et la durabilité. Deux gaines de même diamètre peuvent se comporter très différemment selon formulation. En industrie, on raisonne « environnement réel + durée d’exposition + criticité de la fonction ».

4.1 Polyoléfine réticulée : standard industriel

La polyoléfine réticulée est la famille la plus répandue. Elle offre un excellent compromis coût/performance et se décline en de nombreuses variantes : paroi fine, moyenne, épaisse, rigide (selon conception), et double paroi adhésive.

• Avantages : polyvalence, disponibilité, bonne isolation, bonne tenue mécanique générale.
• Vigilance : résistance chimique et UV dépendantes de la formulation (stabilisation nécessaire en extérieur).

4.2 Polyoléfine haute température : quand la standard atteint ses limites

Dans des zones à température élevée, la contrainte n’est pas seulement “la pointe” de température, mais l’exposition répétée (cycles) et le vieillissement. Une formulation haute température vise à maintenir les propriétés mécaniques/dimensionnelles sur la durée.

4.3 PVDF : résistance chimique et thermique

Le PVDF est souvent choisi lorsque l’on cherche une meilleure résistance aux hydrocarbures, solvants et contraintes thermiques. Il est pertinent en zones moteur, pétrochimie, process et environnements où les fluides et températures combinées accélèrent le vieillissement des matériaux standard.

4.4 Fluoropolymères : environnements extrêmes

Certaines familles fluoropolymères (selon produits) sont destinées aux environnements extrêmes : chimie agressive, température élevée, exigences diélectriques spécifiques. Leur coût est plus élevé ; on les justifie par une criticité forte (sécurité, disponibilité, coût d’arrêt machine).

4.5 Résistance chimique : méthode de sélection fiable

Plutôt que de chercher “le matériau le plus résistant”, on construit une sélection sur la base des contraintes réelles :

• Quels fluides (huile hydraulique, carburant, solvant, dégraissant, acide, base) ?
• Contact intermittent ou immersion prolongée ?
• Température du fluide et cycles ?
• Présence d’abrasion combinée (chimie + frottement) ?
• Double paroi : l’adhésif est-il compatible avec le fluide ?

4.6 UV et vieillissement : le piège classique en extérieur

L’UV et l’ozone peuvent accélérer la fragilisation de certains polymères. En extérieur, on privilégie :

• formulation stabilisée UV,
• paroi adaptée (souvent plus protectrice),
• double paroi si humidité,
• contrôle périodique en maintenance sur installations critiques.

4.7 Matériau, paroi et adhésif : interaction

Le résultat final est un système :

• matériau externe = tenue thermique/chimie/UV,
• paroi = protection mécanique et encombrement,
• adhésif (double paroi) = étanchéité/anticorrosion.

Une double paroi n’est pas “magique” si le matériau externe est mal choisi pour l’environnement. À l’inverse, un excellent matériau sans adhésif peut échouer en humidité.

4.8 Tableau comparatif (indication générale)

Critère	Polyoléfine	Polyoléfine HT	PVDF	Fluoropolymères
Coût	Faible à moyen	Moyen	Moyen à élevé	Élevé
Tenue thermique	Standard	Supérieure	Élevée	Très élevée
Résistance chimique	Modérée	Modérée	Bonne	Excellente
UV extérieur	Selon stabilisation	Selon stabilisation	Bonne selon gamme	Très bonne selon gamme
Usage typique	Industrie générale	Zones chaudes	Moteur/process	Environnements extrêmes

---

4. Contraintes environnementales et sectorielles

Une gaine “universelle” n’existe pas. Les contraintes d’environnement (mécanique, humidité, chimie, UV, température, feu) imposent des arbitrages. Cette section traduit les cas terrain en logiques de choix.

5.1 Industrie lourde et maintenance de production

Dans l’industrie lourde, la contrainte dominante est souvent mécanique : abrasion, chocs, écrasements, vibrations. Recommandations :

• paroi épaisse ou rigide pour zones exposées,
• longueur de recouvrement généreuse,
• double paroi si humidité/projections d’eau,
• choisir le ratio selon reliefs (3:1 ou 4:1 en réparation).

5.2 Automobile et faisceaux

L’automobile combine vibration + cycles thermiques + fluides. Une stratégie courante :

• paroi fine/moyenne pour faisceaux (souplesse),
• formulation haute température en zones chaudes,
• matériau plus résistant aux hydrocarbures si exposition (selon cahier des charges),
• double paroi pour connectique exposée à l’humidité.

5.3 Ferroviaire

Le ferroviaire impose souvent : durabilité longue, exigences feu/fumées selon projets, traçabilité. Bonnes pratiques :

• standardiser les références (réduire variabilité),
• documenter procédure de pose et contrôle visuel,
• archiver fiches techniques/certificats selon exigences.

5.4 Marine et environnements humides

En milieu marin, l’humidité et le sel accélèrent la corrosion. Le duo gagnant :

• double paroi adhésive (étanchéité + anticorrosion),
• préparation de surface stricte (dégraissage, séchage),
• stabilisation UV si exposition extérieure.

5.5 BTP, extérieur, chantiers

Le BTP impose UV, pluie, chocs et réparation terrain :

• paroi épaisse + formulation UV,
• double paroi si jonction exposée à l’eau,
• ratio 3:1/4:1 pour s’adapter à la variabilité terrain.

5.6 Énergie et puissance

En énergie, la priorité est la tenue électrique et la conformité. On valide :

• rigidité diélectrique documentée,
• température d’utilisation,
• protection mécanique des terminaisons,
• procédure et contrôle qualité.

5.7 Tableau secteur → recommandation

Secteur	Paroi	Adhésif	Matériau	Notes
Industrie lourde	Épaisse/rigide	Selon humidité	Polyoléfine renforcée	Abrasion/vibration
Automobile	Fine/moyenne	Selon zones	HT/PVDF selon cahier	Cycles + fluides
Ferroviaire	Moyenne/épaisse	Selon besoin	Conforme exigences	Feu/traçabilité
Marine	Moyenne/épaisse	Oui recommandé	Compatible corrosion	Sel + humidité
BTP extérieur	Épaisse	Selon eau	Stabilisé UV	Chocs + UV
Énergie	Adaptée	Selon besoin	Spécifiée diélectrique	Conformité

---

5. Normes, certifications et conformité

Les normes ne sont pas “un bonus marketing” : elles conditionnent la compatibilité d’un produit avec un projet (audit, marché public, export). Dans la pratique, la conformité se traite comme un dossier : référence exacte, lot, fiche technique, certificats et déclarations.

6.1 UL 224

UL 224 est une référence courante pour les gaines thermorétractables. Elle couvre, selon classes, des exigences liées aux performances électriques, mécaniques et thermiques. Dans les projets export, cette référence est fréquemment demandée.

6.2 VW-1

Le classement VW-1 est associé à une résistance à la propagation de flamme selon protocole. Il est particulièrement pertinent pour les armoires électriques, les environnements à risque incendie et certains cahiers des charges transport/industrie.

6.3 CSA

La certification CSA est souvent demandée pour des projets au Canada ou nord-américains.

6.4 RoHS

La conformité RoHS restreint l’usage de certaines substances dangereuses. Elle est très fréquente dans les cahiers des charges en électronique et industrie.

6.5 REACH

Le règlement REACH encadre la gestion des substances chimiques dans l’UE. Les déclarations REACH permettent aux achats et à la qualité de sécuriser la conformité et la traçabilité de la chaîne d’approvisionnement.

6.6 IP et étanchéité : comment l’expliquer proprement

Une gaine, prise isolément, n’a pas d’indice IP. L’étanchéité est une propriété du système assemblé. Une double paroi adhésive, correctement dimensionnée et posée, contribue à une excellente étanchéité locale sur une jonction, à condition de respecter la préparation de surface et le recouvrement.

6.7 Checklist “achats + qualité” (prête à utiliser)

• Fiche technique : Ø avant/après, tolérances, épaisseur, retrait longitudinal, températures, rigidité diélectrique.
• Certificats UL/CSA si requis (référence exacte).
• Déclarations RoHS/REACH si exigées.
• Conditions de stockage (sensibilité à contamination poussière/gras pour double paroi).
• Traçabilité lot : exigée dans certains secteurs (ferroviaire, énergie, marchés publics).

6.8 Critères d’acceptation (contrôle visuel)

• Rétraction homogène (pas de zones non serrées).
• Absence de plis marqués et de bulles.
• En double paroi : présence contrôlée d’adhésif en périphérie (sans coulure excessive).
• Recouvrement conforme (la zone critique est totalement protégée).

---

Glossaire technique

• Réticulation : création de liaisons entre chaînes polymères, améliorant stabilité thermique et mécanique.
• Ratio de rétreint : rapport entre diamètre expansé et diamètre rétracté.
• Rigidité diélectrique : résistance au claquage électrique (kV/mm).
• Thermofusible : adhésif qui fond à la chaleur et se solidifie au refroidissement.
• Retrait longitudinal : diminution possible de longueur lors de la rétraction.
